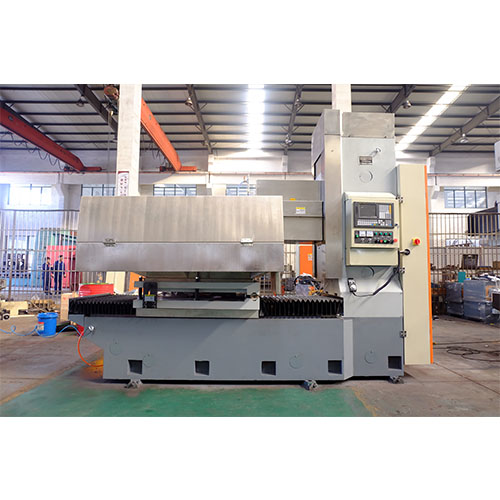

SKM73200臥軸式圓臺平面磨床是我公司吸收國內外高精磨床結構與制造技術開發出的新型臥軸圓臺平面磨床。
工作圓臺直徑ф2050mm，采用工作臺在床身上變頻旋轉，拖板沿水平往復移動，磨頭沿拖板垂直移動進給的布局型式。
磨頭主軸軸承采用精密滾動軸承，剛性好、精度高。
床身、立柱上布局直線導軌副和滾珠傳動單元，采用準確定位伺服電機驅動。
整體結構穩重緊湊(cou)、精度高、性能可靠、制造工藝(yi)好，操作方便。
18072822299
適用·范圍
● 采(cai)用砂輪周邊磨削，工件上下兩(liang)平(ping)(ping)面均(jun)可獲得高精度(du)平(ping)(ping)行(xing)度(du)、尺寸精度(du)和工件表(biao)面粗糙度(du)。
● 適合圓臺(tai)平(ping)面(mian)磨(mo)削，本機(ji)主要(yao)磨(mo)削直徑φ2050范圍內的圓形端面(mian)、平(ping)面(mian)加工(gong)件（根據需要(yao)可定制)。
● 適用磨削環(huan)形零件(jian)，適用于鋸片廠(chang)(chang)(chang)、軸承廠(chang)(chang)(chang)、汽配廠(chang)(chang)(chang)、陶瓷密封件(jian)廠(chang)(chang)(chang)、摩擦(ca)片廠(chang)(chang)(chang)、活塞廠(chang)(chang)(chang)、發動機廠(chang)(chang)(chang)、工具(ju)廠(chang)(chang)(chang)和一般機械廠(chang)(chang)(chang)的產品車(che)間(jian)和工具(ju)車(che)間(jian)，磨削加(jia)工精密零件(jian)。
產(chan)品(pin)·特點(dian)
磨頭結構
磨頭采用(yong)(yong)靜(jing)壓結構，克服(fu)了(le)(le)軸(zhou)承啟動和停止時(shi)出現的(de)(de)干摩擦造成的(de)(de)軸(zhou)與軸(zhou)承磨損現象，提高了(le)(le)主軸(zhou)的(de)(de)使(shi)用(yong)(yong)壽命及精度保持性；當(dang)主軸(zhou)啟動后(hou)，依靠(kao)淺腔階梯效應形成較大的(de)(de)動壓承載力(li)，大大地提高了(le)(le)主軸(zhou)剛(gang)度；高壓油膜的(de)(de)均(jun)化作用(yong)(yong)和良好和抗(kang)振(zhen)性保證(zheng)了(le)(le)主軸(zhou)具有很高的(de)(de)旋轉(zhuan)精度和運轉(zhuan)平穩性。（11）KW電機驅動，最高轉(zhuan)速(su)1450rpm。設備(bei)采用(yong)(yong)高速(su)（CBN）砂輪(lun)加工兩端面，提高端面光潔(jie)度。（砂輪(lun)可根據用(yong)(yong)戶需求定制）
機床重要零部件
機(ji)床(chuang)重要零部件，均采(cai)用(yong)品牌(pai)(pai)廠家產品，質(zhi)量(liang)可靠，易(yi)于維護。如導軌(gui)用(yong)德國(guo)力士樂品牌(pai)(pai)，臺灣(wan)絲桿(gan)，進(jin)口電器，海(hai)利(li)普(pu)變頻器等等。
鑄件材料
鑄件采(cai)用375HT材(cai)料，材(cai)質(zhi)好，強度(du)高，床(chuang)身立(li)柱均采(cai)用二(er)次回(hui)火處(chu)理，消除內應力，延長機床(chuang)壽命，以確保(bao)高精(jing)度(du)，高剛性，延長機床(chuang)壽命。
床身立柱
床(chuang)身立柱均用(yong)進口加工(gong)(gong)中(zhong)心和(he)進口龍門加工(gong)(gong)中(zhong)心加工(gong)(gong)，高(gao)精(jing)的加工(gong)(gong)設備和(he)加工(gong)(gong)工(gong)(gong)藝(yi)保(bao)證了精(jing)度。
電氣采用獨立電柜
電氣(qi)采用獨立電柜，獨立操縱臺，自(zi)主研發的數控(kong)系(xi)統控(kong)制(zhi)(zhi)，可實現自(zi)動(dong)控(kong)制(zhi)(zhi)，自(zi)動(dong)完(wan)成循環磨削，自(zi)動(dong)檢(jian)測對刀，自(zi)動(dong)分辨、自(zi)動(dong)補(bu)償(chang)，操作簡單(dan)方便。
裝置結構
橫(heng)向進給及垂直進給裝置，由(you)伺服(fu)電機(ji)（≥10N.m）、減速機(ji)構、滾珠絲杠、直線導(dao)軌。其中垂直軸(zhou)有(you)制動或自(zi)鎖裝置，并(bing)配有(you)光柵尺絕(jue)對坐(zuo)標定位(wei)。
設置潤滑點
磨床各導軌處均(jun)設置潤滑(hua)點，由電(dian)動潤滑(hua)泵進行潤滑(hua)。為工作臺配備獨(du)立供油箱，進、回管路通(tong)過拖鏈合理(li)布局(ju)。
芯線圈設計

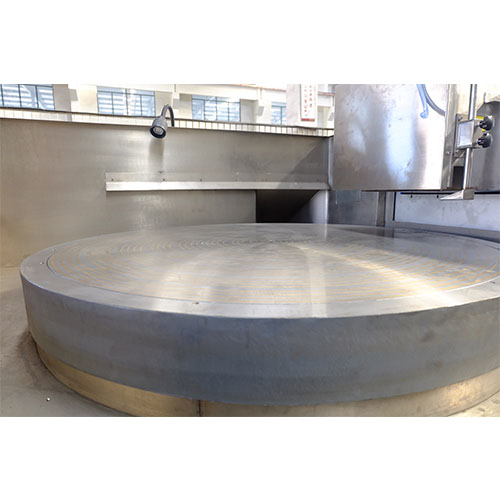

電磁(ci)(ci)吸(xi)盤(pan)采用銅芯線圈設計，表(biao)面花盤(pan)采用同心圓并割(ge)花設計，客戶(hu)也(ye)可(ke)定(ding)制(zhi)花盤(pan)。表(biao)面磁(ci)(ci)力(li)均勻(yun)，并配(pei)備了自動充退磁(ci)(ci)裝置，具(ju)有(you)磁(ci)(ci)力(li)可(ke)調、失磁(ci)(ci)保護等功能(neng)。
不變形，精度高
加(jia)工(gong)產品不變形，精度(du)高，工(gong)件厚度(du)差距保(bao)持(chi)在 0.01mm以內，具(ju)體詳見產品參數表。
技(ji)術·規格
| 主要技術規格 | 低速 | 高速 | 高精 | 高速高精 |
| Main TechnicaL Specifications | SKM73200 | SKM73200 | SKM73200 | SKM73200 |
| 工作臺直徑（mm） | Φ2050 | Φ2050 | Φ2050 | Φ2050 |
| Diameter Of Work Table（mm） | ||||
| 磨削工件最大尺寸 | Φ2050*100 | Φ2050*100 | Φ2050*100 | Φ2050*100 |
| Maximum Size Of Grinding Workpiece（mm） | ||||
| 工作臺轉速（rpm） | 0~100 | 0~100 | 0~100 | 0~100 |
| Revoving Speed Of Work Table （rpm） | ||||
| 工作臺最大承重（kg） | 1200 | 1200 | 1200 | 1200 |
| Maximum Load-bearing Of Work Table（kg） | ||||
| 托板往復速度X軸(m/s) | 0~3 | 0~3 | 0~3 | 0~3 |
| Reciprocating Speed Of The Dragging Plate X Axis (m/s) | ||||
| 托板往復行程（mm） | 1100 | 1100 | 1100 | 1100 |
| Reciprocating Speed Of Dragging Plate （mm） | ||||
| 砂輪主軸轉速(rpm) | 1450 | 2900 | 1450 | 2900 |
| Speed Of Main Spindle Of Grinding Wheel (rpm) | ||||
| 主軸定心錐面跳動（mm） | 0.003 | 0.003 | 0.002 | 0.002 |
| Runout Of Centering Conical Surface Of Main spindle（mm） | ||||
| 砂輪尺寸（mm） | Φ500x50xΦ203 | Φ500x50xΦ203 | Φ500x50xΦ203 | Φ500x50xΦ203 |
| Dimensions Of Grinding Wheel（mm） | ||||
| 垂直快速升降(mm/min) | 150 | 150 | 150 | 150 |
| Vertical Rapid Going Up And Down(mm/min) | ||||
| 垂直進給最小進給量（mm） | 0.001 | 0.001 | 0.001 | 0.001 |
| Minimum Amount OF Feed Of Vertical Feed （mm） | ||||
| 加工平面度（mm） | 0.01/1000 | 0.01/1000 | 0.01/1000 | 0.01/1000 |
| ProceSSing PlaneneSS（mm） | ||||
| 工作臺端面跳動（mm） | 0.02 | 0.02 | 0.01 | 0.01 |
| End Face Runout Of Work Table （mm） | ||||
| 工作臺電機功率(kw) | 11 | 11 | 11 | 11 |
| Motor Power Of Work Table (kw) | ||||
| 砂輪主軸電機功率(kw) | 30-4 | 30-2 | 30-4 | 30-2 |
| Motor Power Of Main Spindle Of Grinding Wheel (kw) | ||||
| 垂直升降伺服電機(n.m) | 伺服20N.m | 伺服20N.m | 伺服20N.m | 伺服20N.m |
| Servo Motor For Verticai Going Up And Down(n.m) | ||||
| 工作臺往復伺服電機(n.m) | 伺服20N.m | 伺服20N.m | 伺服20N.m | 伺服20N.m |
| Servo Motor For Fen Reciprocation Of Work Table(n.m) | ||||
| 水泵電機功率 | 400 | 400 | 400 | 400 |
| Motor Power Of Water Pump(w) | ||||
| 機床凈重(kg) | 32000 | 32000 | 32000 | 32000 |
| Net Weight(kg) |
