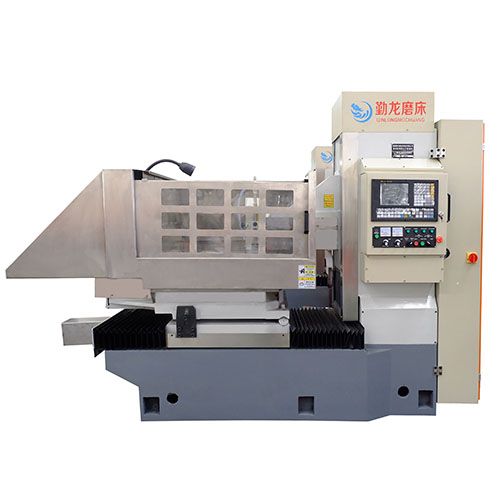

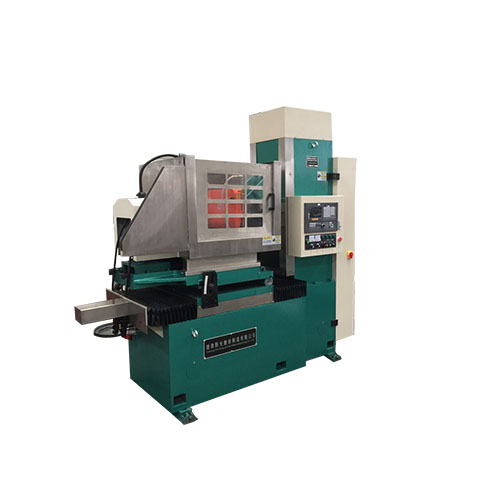

數控臥軸圓臺平面(mian)磨床SKM73100

SKM73100臥(wo)軸(zhou)(zhou)式圓臺平(ping)面(mian)(mian)磨床是我(wo)公司吸(xi)收國(guo)內外高精磨床結構與制造(zao)技(ji)術開發(fa)出的新(xin)型臥(wo)軸(zhou)(zhou)圓臺平(ping)面(mian)(mian)磨床。

工作圓臺(tai)直徑ф1050mm，采用工作臺(tai)在床(chuang)身上變頻(pin)旋轉(zhuan)，拖板(ban)沿(yan)水平(ping)往復移(yi)動，磨頭沿(yan)拖板(ban)垂直移(yi)動進給的布局型式。

磨頭主軸(zhou)軸(zhou)承采用精(jing)密滾動軸(zhou)承，剛性好、精(jing)度高。

床身、立柱上布局直線導軌副和滾珠傳動單元，采用準確(que)定位伺服電機驅動。

整體結構穩重緊湊(cou)、精度高(gao)、性能可靠(kao)、制造工藝(yi)好，操作方便。

全國熱線

18072822299

適(shi)用·范圍

● 采用砂輪周邊磨(mo)削，工件(jian)(jian)上下兩平(ping)(ping)面均可獲得高(gao)精(jing)度(du)平(ping)(ping)行度(du)、尺(chi)寸精(jing)度(du)和工件(jian)(jian)表面粗(cu)糙度(du)。

● 適合圓臺(tai)平(ping)面(mian)(mian)磨(mo)削(xue)，本機主要磨(mo)削(xue)直徑φ1050范圍內的圓形(xing)端面(mian)(mian)、平(ping)面(mian)(mian)加(jia)工件（根據需要可定制(zhi))。

● 適用磨削環(huan)形零件(jian)，適用于鋸片廠(chang)、軸承廠(chang)、汽配(pei)廠(chang)、陶瓷密(mi)封件(jian)廠(chang)、摩擦(ca)片廠(chang)、活塞廠(chang)、發動(dong)機廠(chang)、工具(ju)廠(chang)和一般機械廠(chang)的產品車間和工具(ju)車間，磨削加工精密(mi)零件(jian)。

產品·特點

磨頭結構
磨(mo)頭采(cai)用(yong)靜壓結(jie)構，克服了軸承啟(qi)動(dong)(dong)和(he)(he)停止時出現的干摩擦造成的軸與軸承磨(mo)損(sun)現象(xiang)，提(ti)高(gao)(gao)了主軸的使用(yong)壽命及精(jing)度(du)保(bao)持性；當主軸啟(qi)動(dong)(dong)后，依靠淺腔階梯效應(ying)形成較大(da)的動(dong)(dong)壓承載力(li)，大(da)大(da)地提(ti)高(gao)(gao)了主軸剛度(du)；高(gao)(gao)壓油膜的均化作用(yong)和(he)(he)良好(hao)和(he)(he)抗振性保(bao)證(zheng)了主軸具(ju)有(you)很(hen)高(gao)(gao)的旋轉(zhuan)(zhuan)精(jing)度(du)和(he)(he)運轉(zhuan)(zhuan)平(ping)穩(wen)性。（11）KW電機驅(qu)動(dong)(dong)，最高(gao)(gao)轉(zhuan)(zhuan)速(su)1450rpm。設備(bei)采(cai)用(yong)高(gao)(gao)速(su)（CBN）砂輪(lun)加工兩(liang)端面(mian)，提(ti)高(gao)(gao)端面(mian)光潔度(du)。（砂輪(lun)可根據用(yong)戶需求定制）
機床重要零部件
均(jun)采(cai)用品牌(pai)廠家(jia)產(chan)品，質量可靠，易(yi)于維護。如(ru)導軌用德國力士樂品牌(pai)，臺灣絲桿，進口電器，海(hai)利普變頻器等等。
鑄件材料
鑄件采用(yong)375HT材(cai)料，材(cai)質好(hao)，強度高，床(chuang)身(shen)立柱均(jun)采用(yong)二次回火(huo)處理，消除(chu)內應力(li)，延長(chang)機(ji)床(chuang)壽命，以確保高精度，高剛性，延長(chang)機(ji)床(chuang)壽命。

床身立柱
床身立(li)柱均用進(jin)口加工(gong)中心和(he)進(jin)口龍門加工(gong)中心加工(gong)，高精的(de)加工(gong)設備和(he)加工(gong)工(gong)藝(yi)保證了精度。
電氣采用獨立電柜
電(dian)氣(qi)采用獨立電(dian)柜，獨立操縱臺，自(zi)(zi)(zi)主(zhu)研(yan)發的(de)數控(kong)系統控(kong)制，可實(shi)現自(zi)(zi)(zi)動控(kong)制，自(zi)(zi)(zi)動完成循環磨(mo)削，自(zi)(zi)(zi)動檢測對刀(dao)，自(zi)(zi)(zi)動分辨、自(zi)(zi)(zi)動補償，操作簡單方便(bian)。
裝置結構
橫向(xiang)進給及垂(chui)直進給裝置，由伺服電機（≥10N.m）、減速(su)機構、滾(gun)珠絲杠、直線導軌。其中垂(chui)直軸(zhou)有制(zhi)動或(huo)自鎖裝置，并(bing)配有光柵尺絕對坐標(biao)定位。

設置潤滑點
磨床(chuang)各導軌處均設置潤(run)(run)滑點，由電動潤(run)(run)滑泵(beng)進(jin)行潤(run)(run)滑。為(wei)工作臺(tai)配備獨立供油(you)箱(xiang)，進(jin)、回管路通過拖鏈(lian)合理(li)布局(ju)。
芯線圈設計
電磁吸盤采用銅芯(xin)線圈設(she)計(ji)，表(biao)面(mian)花(hua)(hua)盤采用同心圓并割花(hua)(hua)設(she)計(ji)，客戶也可定制花(hua)(hua)盤。表(biao)面(mian)磁力均勻，并配備了自(zi)動充退磁裝置，具有磁力可調、失(shi)磁保護等功能(neng)。
不變形，精度高
加(jia)工(gong)產品不(bu)變形(xing)，精(jing)度高，工(gong)件厚(hou)度差(cha)距(ju)保持(chi)在(zai) 0.01mm以內，具(ju)體詳見產品參數表。

技術·規(gui)格

主要技術規格	低速	高速	高精	高速高精
Main TechnicaL Specifications	SKM73100	SSKM73100	SKMG73100	SSKMG73100
工作臺直徑（mm）	Φ1050	Φ1050	Φ1050	Φ1050
Diameter Of Work Table（mm）
磨(mo)削工件最(zui)大尺寸	Φ1050*100	Φ1050*100	Φ1050*100	Φ1050*100
Maximum Size Of Grinding Workpiece（mm）
工(gong)作(zuo)臺轉速（rpm）	0～150	0～150	0～150	0～150
Revoving Speed Of Work Table （rpm）
工作(zuo)臺最大承重（kg）	450	450	450	450
Maximum Load-bearing Of Work Table（kg）
托板(ban)往(wang)復速度X軸(zhou)(m/s)	0-3	0-3	0-3	0-3
Reciprocating Speed Of The Dragging Plate X Axis (m/s)
托板往復行程（mm）	550	550	550	550
Reciprocating Speed Of Dragging Plate （mm）
砂輪主軸轉速(su)(rpm)	1450	2900	1450	2900
Speed Of Main Spindle Of Grinding Wheel (rpm)
主軸定心錐面(mian)跳動（mm）	0.003	0.003	0.003	0.003
Runout Of Centering Conical Surface Of Main spindle（mm）
砂(sha)輪尺(chi)寸（mm）	Φ450x50xΦ203	Φ450x50xΦ203	Φ450x50xΦ203	Φ450x50xΦ203
Dimensions Of Grinding Wheel（mm）
垂(chui)直快速(su)升降(mm/min)	200	200	200	200
Vertical Rapid Going Up And Down(mm/min)
垂直進(jin)給(gei)最小進(jin)給(gei)量（mm）	0.002	0.002	0.002	0.002
Minimum Amount OF Feed Of Vertical Feed （mm）
加工平面度（mm）	0.005/1000	0.005/1000	0.003/1000	0.003/1000
ProceSSing PlaneneSS（mm）
工作臺端面跳動（mm）	0.01	0.01	0.005	0.005
End Face Runout Of Work Table （mm）
工作臺(tai)電機(ji)功率(kw)	5.5	5.5	5.5	5.5
Motor Power Of Work Table (kw)
砂輪主軸電機(ji)功率(kw)	15-4	15-2	15-4	15-2
Motor Power Of Main Spindle Of Grinding Wheel (kw)
垂直升(sheng)降伺(si)服電機(n.m)	伺服15N.m	伺服15N.m	伺服15N.m	伺服15N.m
Servo Motor For Verticai Going Up And Down(n.m)
工作臺往復伺服(fu)電機(n.m)	伺服15N.m	伺服15N.m	伺服15N.m	伺服15N.m
Servo Motor For Fen Reciprocation Of Work Table(n.m)
水泵電機功率	250	250	250	250
Motor Power Of Water Pump(w)
機床凈重(zhong)(kg)	9500	9500	9500	9500
Net Weight(kg)
